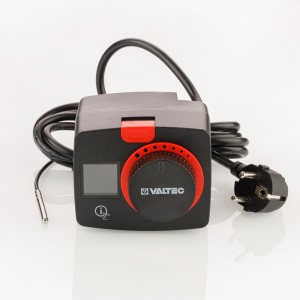

Электропривод поворотный со встроенным контроллером 230В

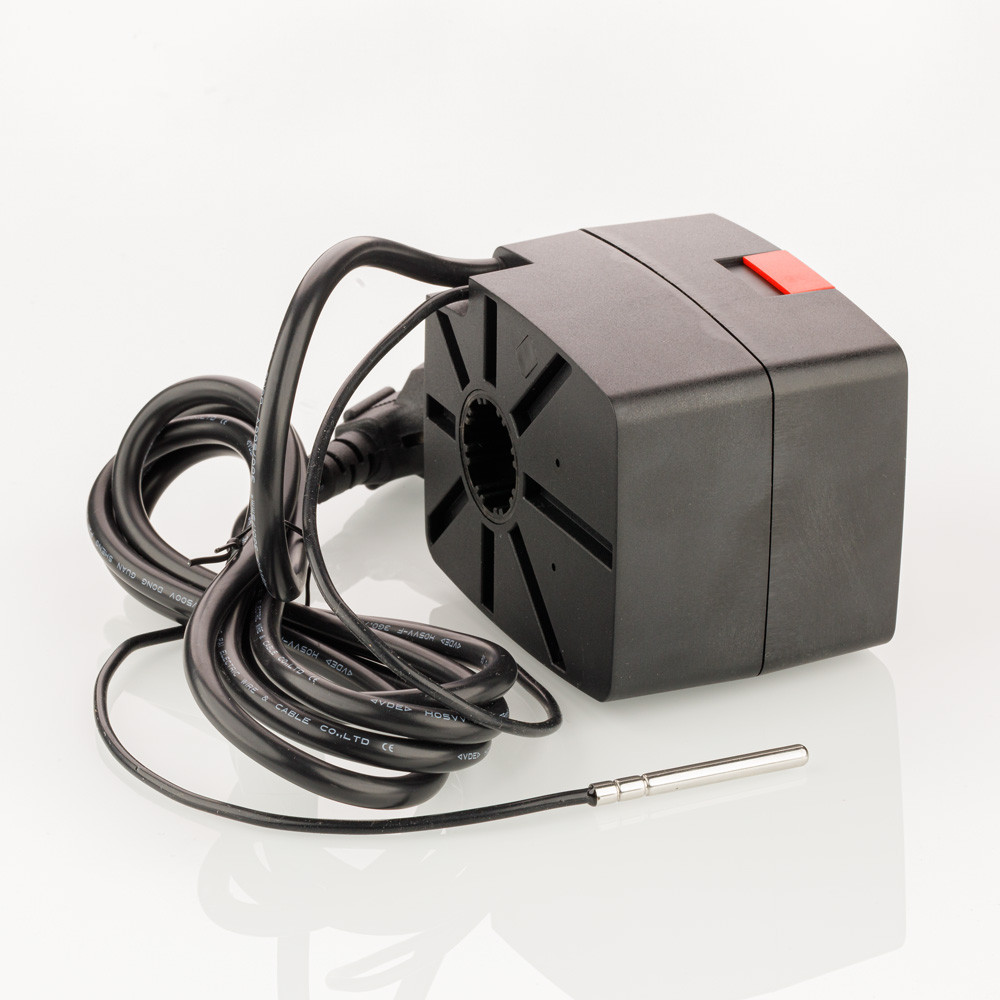

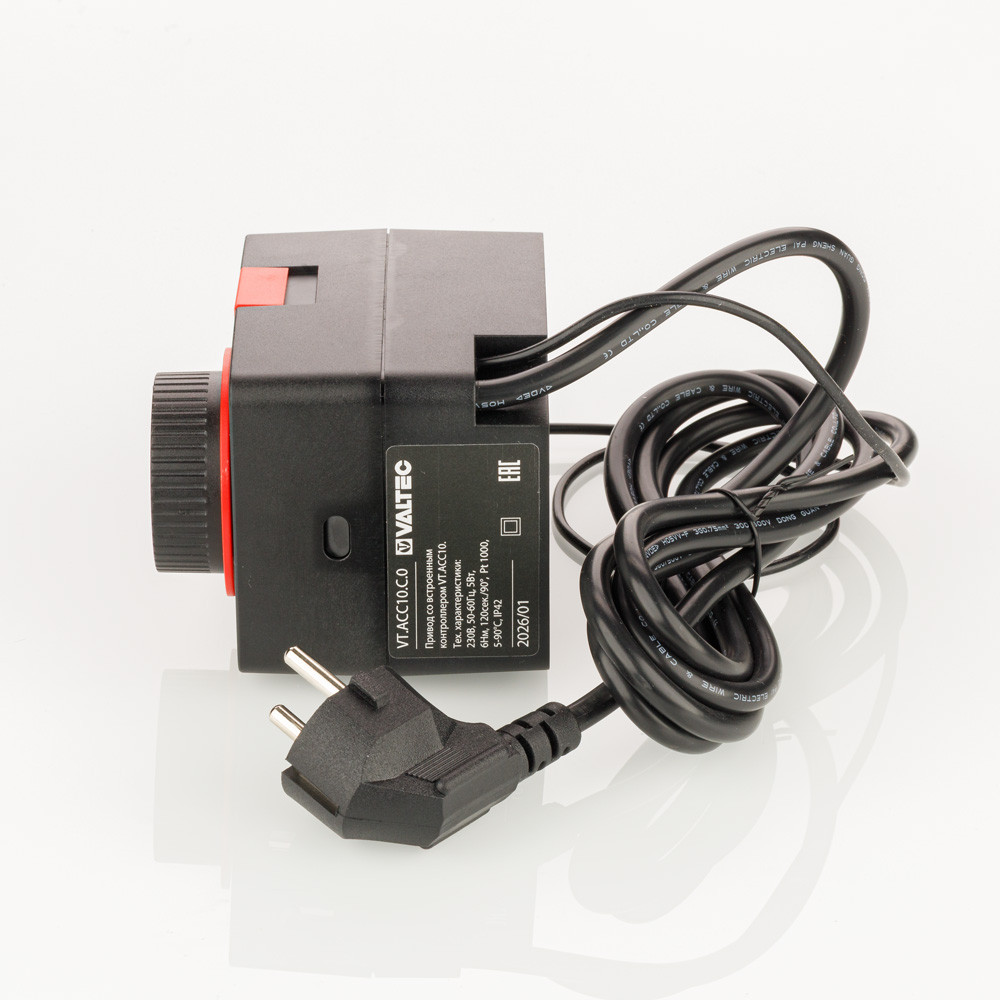

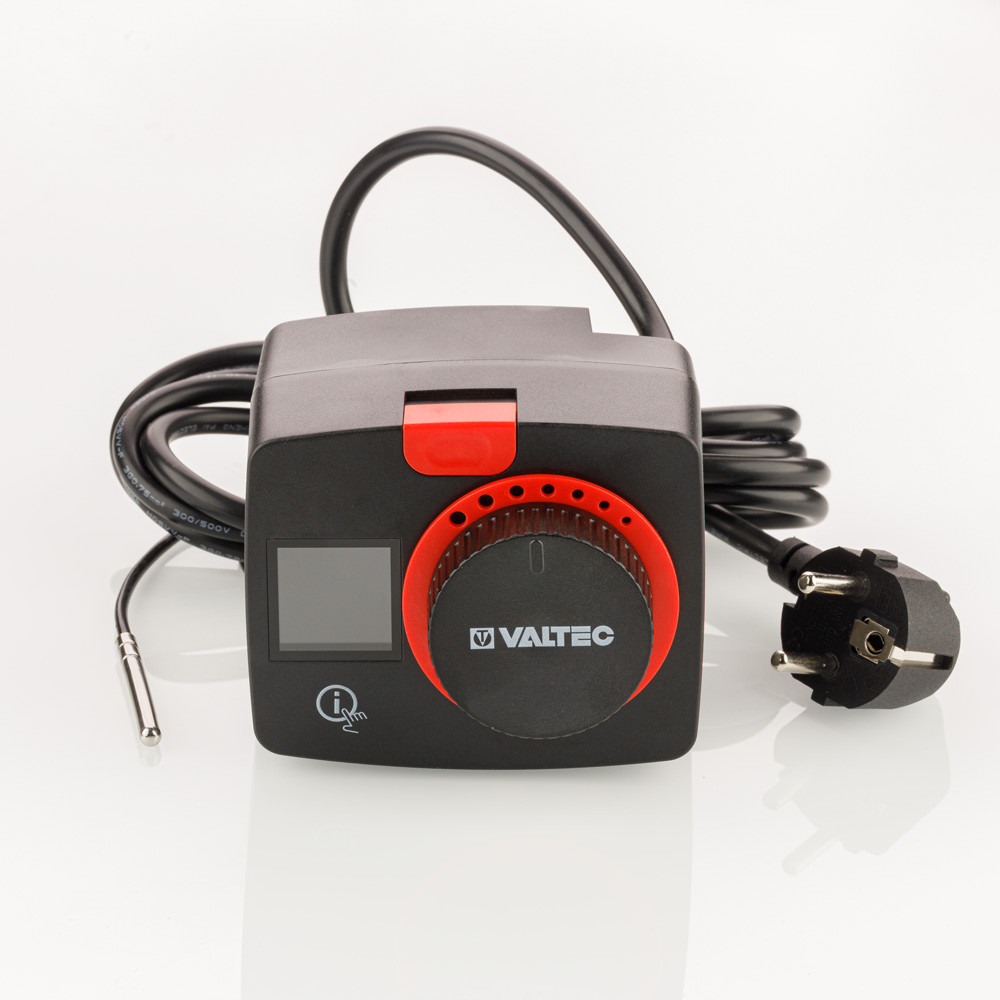

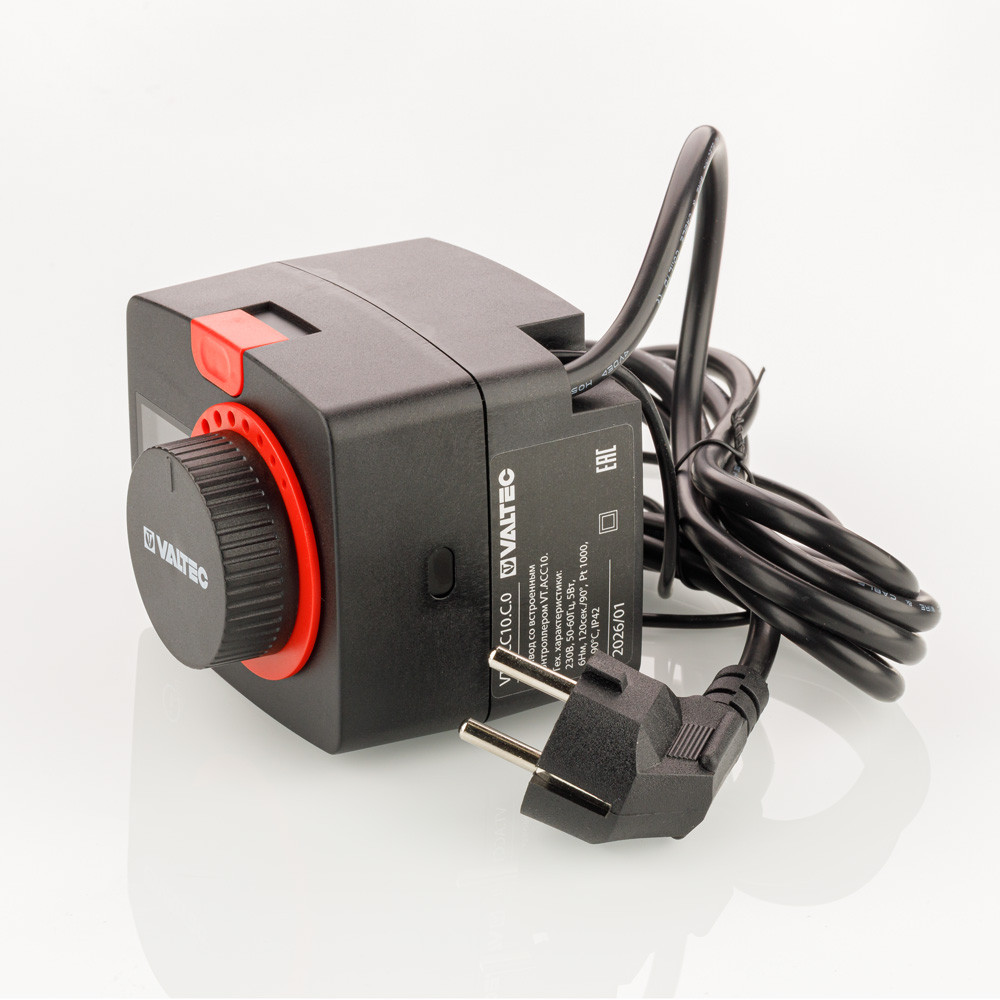

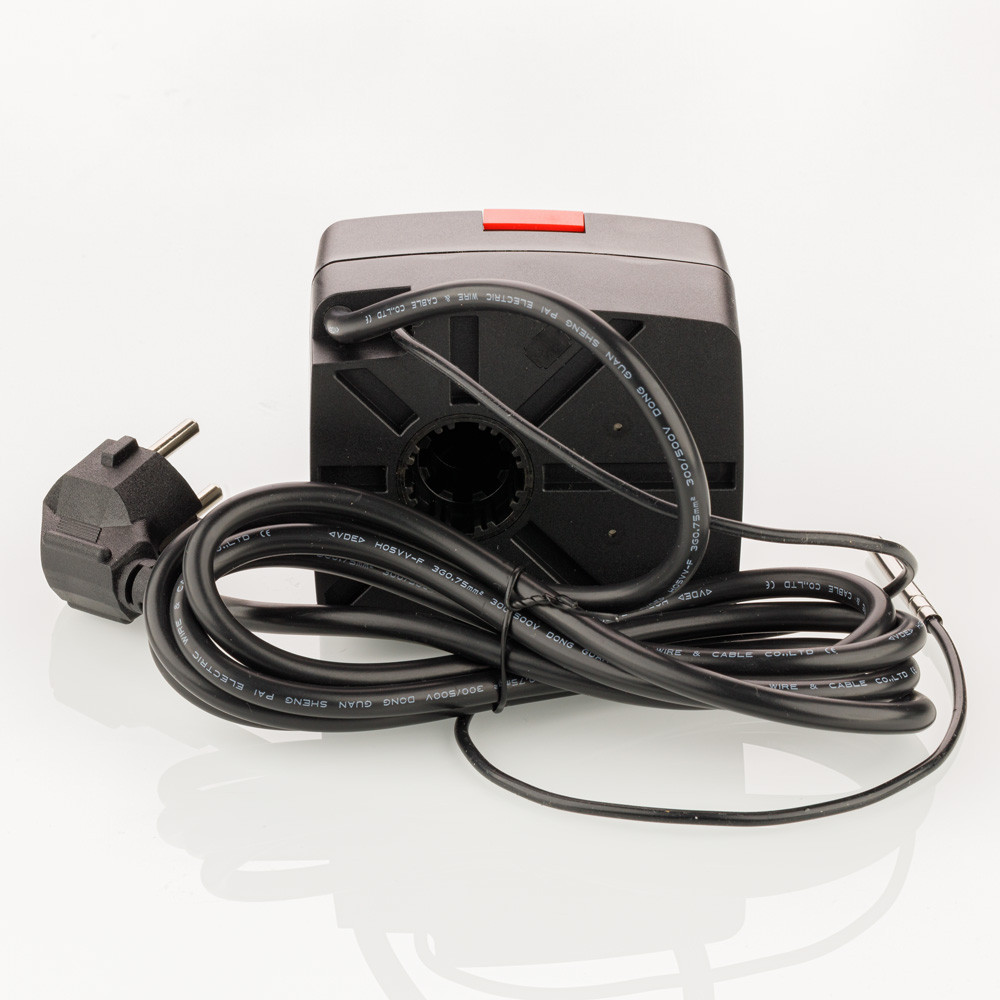

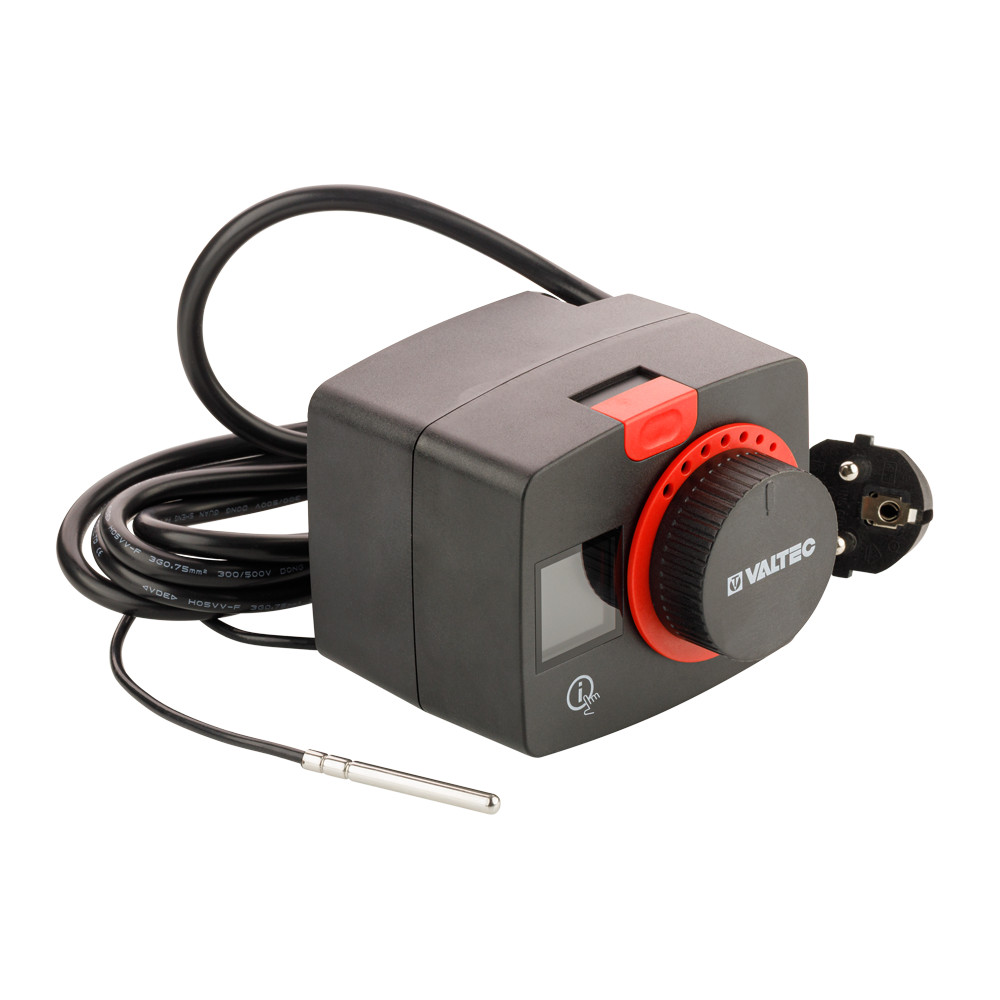

Электропривод поворотный со встроенным контроллером VALTEC VT.ACC10.C.0 - сервопривод с датчиком температуры для автоматического управления трехходовыми и четырехходовыми ротационными смесительными клапанами. Модель предназначена для клапанов VALTEC VT.MIX, VT.VARIMIX и аналогичных поворотных клапанов.

VT.ACC10.C.0 объединяет электропривод, встроенный автоматический регулятор и датчик температуры теплоносителя погружного типа. Благодаря этому устройство работает как самостоятельный терморегулятор для смесительного клапана: измеряет температуру теплоносителя, отображает текущие и заданные значения на дисплее и поддерживает выбранный уровень температуры.

Привод применяется в смесительных узлах систем отопления и охлаждения. Устройство поддерживает ПИД-регулирование, настройку направления вращения, ручной режим, выбор работы в системе отопления или охлаждения, а также индикацию текущей температуры, заданной температуры и неисправности датчика.

Преимущества:

• ✓ Автоматическое управление трех- и четырехходовыми ротационными смесительными клапанами.
• ✓ Встроенный контроллер позволяет использовать привод как самостоятельный терморегулятор.
• ✓ В комплект входит датчик температуры теплоносителя погружного типа.
• ✓ Поддерживает заданную температуру теплоносителя с помощью ПИД-регулирования.
• ✓ На дисплее отображается текущая и заданная температура теплоносителя.
• ✓ Есть настройка направления вращения привода.
• ✓ Можно выбрать режим работы для системы отопления или охлаждения.
• ✓ Предусмотрена функция переключения на ручной режим.
• ✓ Есть индикация неисправности датчика температуры.
• ✓ Не требует отдельного внешнего контроллера для поддержания температуры теплоносителя.

Характеристики:

• ✓ Артикул: VT.ACC10.C.0
• ✓ Тип: поворотный электропривод со встроенным контроллером
• ✓ Назначение: управление трех- и четырехходовыми ротационными клапанами
• ✓ Напряжение питания: 230 В, 50 Гц
• ✓ Потребляемая мощность: 5 Вт
• ✓ Вращающий момент: 6 Н·м
• ✓ Угол поворота вала: до 90°
• ✓ Время поворота вала на 90°: 120 секунд
• ✓ Тип управления: трехпозиционное, ПИД-регулятор
• ✓ Тип датчика температуры: Pt1000
• ✓ Диапазон настроек температуры: 5–90 °C
• ✓ Степень защиты корпуса: IP42
• ✓ Габариты: 100×83×92 мм
• ✓ Вес: 800 г

Совместимость и установка:

• ✓ Совместимость: ротационные трехходовые и четырехходовые клапаны VALTEC VT.MIX и VT.VARIMIX.
• ✓ Также подходит для аналогичных поворотных смесительных клапанов.
• ✓ Привод устанавливается на клапан с помощью переходной втулки и антиротационной шпильки.
• ✓ Датчик температуры теплоносителя входит в комплект поставки.
• ✓ Датчик можно установить в погружную гильзу или закрепить накладным способом на трубе.
• ✓ Для установки датчика температуры могут использоваться изделия VT.247, VTr.250 и VTr.424.
• ✓ Привод должен быть установлен так, чтобы исключить попадание жидкости на корпус.
• ✓ Длина кабеля датчика: 0,5 м.
• ✓ Длина кабеля питания: 1,5 м.

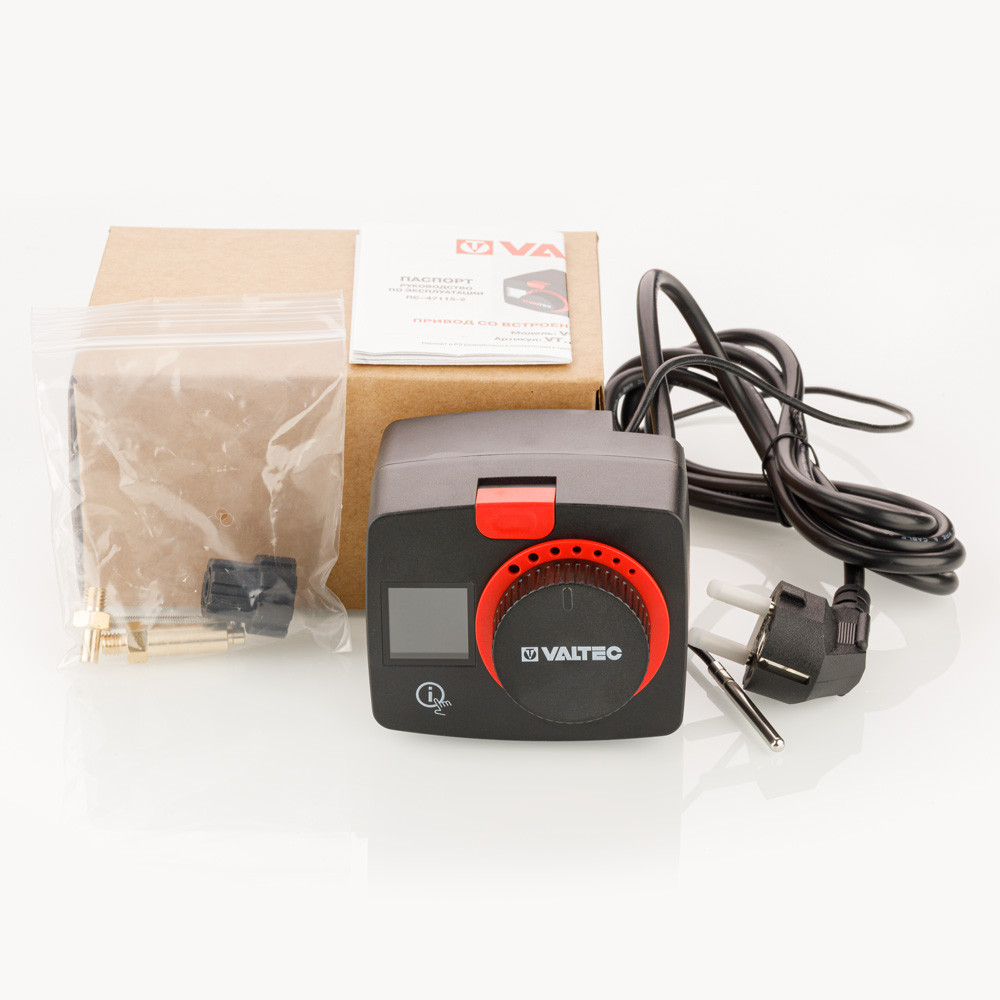

Комплектация:

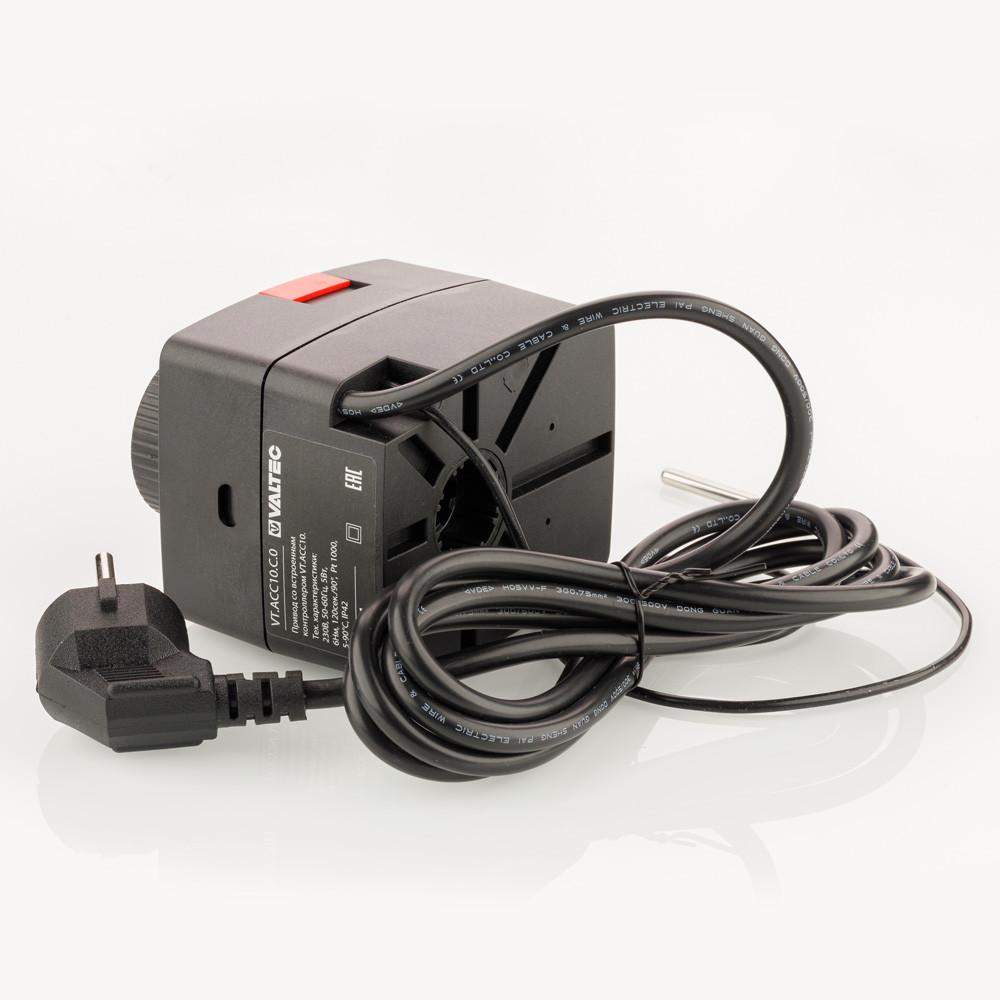

• ✓  Электропривод VT.ACC10.C.0 со встроенным контроллером.
• ✓ Интегрированный кабель питания с вилкой.
• ✓ Датчик температуры теплоносителя погружного типа.
• ✓ Переходная втулка / адаптер для монтажа на клапан.
• ✓ Антиротационная шпилька М8 L25.
• ✓ Антиротационная шпилька М8 L45.
• ✓ Винт крепления к клапану М5 L40.
• ✓ Упаковка.

Примеры применения:

• ✓  Установка на трёхходовые ротационные клапаны VALTEC VT.MIX03 (и их аналоги) для поддержания температуры тёплого пола:
•

• ✓  Установка на насосные модули с трехходовыми клапанами для теплого пола:
•

• ✓  Установка на трёхходовые ротационные клапаны VALTEC VT.MIX03 (и их аналоги) для защиты котлов от низкотемпературной коррозии:
•
